基于WT588F02B-8S语音芯片IC在智能红外感应开关的应用设计方案

发布时间:2022-05-12 09:07 浏览次数:

  全球疫情肆虐的当前状态,非接触式红外手感智能开关成为了非常受欢迎的产品之一,使用方便安全可靠,既符合疫情防控需求,又符合人们对智能生活的向往。唯创知音WT588F02B-8S语音芯片功能拓展方案,使智能红外感应开关的设计方案功能更多、功耗更低、性价比更高、电路简单、质量稳定可靠、产品应用面更广泛

  产品功能及优势:

  通过对比市场类似产品,唯创知音采用WT588F02B-8S语音芯片,SOP8封装,是红外线智能手感开关功能定制芯片,制成标准小模块,具有尺寸小、功能多,支持语音提示,(芯片内部有256K byte 的存储空间可给用户特定的语音存入芯片内,作开关播报的语音提示),功能强、灵敏度高、可两路输出控制,LED状态指示灯、质量稳定,外围元件少,电路简单,成本低,产品开发简单,使智能红外感应产品能够快速上市。

  此模组及芯片具备可扩展功能:支持串口输出到LCDLED屏驱动芯片,支持MCU串口通信及扩展功能。支持定义的高或低电平输出,配合控制大、小功率开关设备均可。

  应用场景:

  适合所有各类场地、区域出入口门开关,灯开关,手感电磁阀水制,感应式水龙头,冲水马桶,各种手感应电控开关,应用面广,功耗极低。

WT588F02B语音芯片

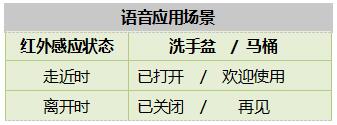

(表格是语音示例,支持自定义语音)

WT588F02B的应用特性

1.16位DSP语音芯片、32Mhz内部振荡;

2.工作电压DC 2.0~5.5V;建议电压:2.2~4.5V(由于串口使用TTL电平通信)

3.音频输出有DAC输出,及PWM输出,16bit的PWM输出,可直接驱动8R 0.5W喇叭;

4.支持6K~32Khz的WAV文件,以及MIDI文件;

5.客户可以通过配套下载测试板在线更换芯片内部语音内容;

6.芯片内部有256K byte 的存储空间,可做掉电记忆功能、数据存储等功能。

7、支持MCU数据连接作扩展功能。

8.芯片主控程序和内置存储数据均可擦除再烧写。

9.低电压检测功能,可以设置当电压低于某一个值,做出相应提示

10.UART通讯协议、9600波特率.

11、关机待机电流约5uA.

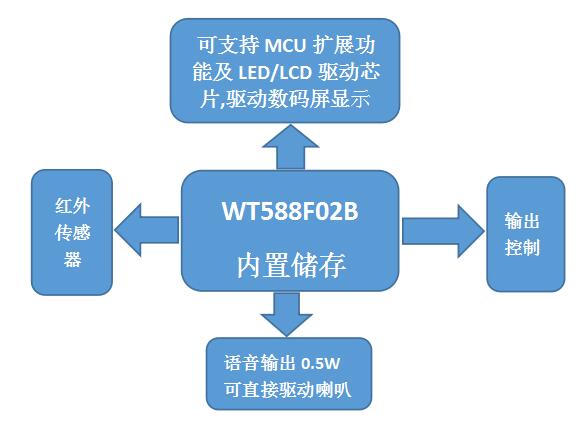

一、应用框图

WT588F02B语音芯片应用框图

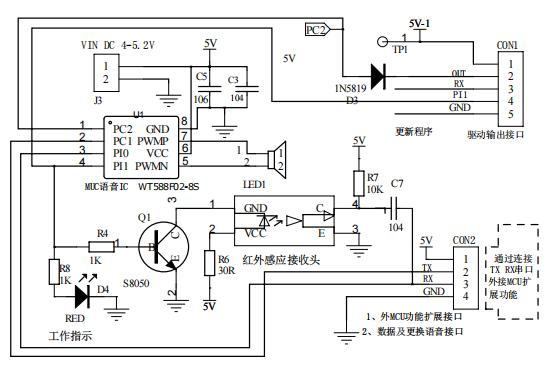

二、原理图(同样的功能元件更少)



  WT588F02B语音芯片原理图

*红外智能感应开关工作原理:

    电路是由红外线发射管及接收管组成感应探测传感器,当发射管发出红外线信号,再由物本如手靠近时反射红外线信号到红外接收管,再把接收到的信号送到WT588F芯片ADCDSP内部处理后,输出相应控制开关信号,同时启动内置的语音输出喇叭作相应提示,(这样达到非接触式手感应开关,或者人体感应开关,),可支持外接MCU,通过TXRX AURT串口数据联接,播放相应语音、LCDLED显示屏及扩展更多客户相要的功能。



 Pad Name

Pad No.

Description描述

PC2

1

OUT,开关信号输出

PC1

2

UART TX(开关信号输出选用)

PI0

3

UART RX/红外感应监测口

PI1

4

红外感应器驱动控制

PWMN

5

声音输出脚,接喇叭一端

VCC

6

电源正

PWMP

7

声音输出脚,接喇叭另外一端,

GND

8

电源负

三、WT588F02B功能介绍:

3.1协议命令格式

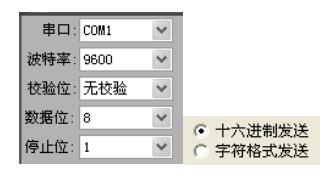

WT588F02B-8S内置标准UART异步串口接口,属于3.3V TTL电平接口。通讯数据格式是:起始位:1位;数据位:8位;奇偶位:无;停止位:1位。使用电脑串口调试助手,需要正确设置串口的参数,设置如图:

WT588F02B语音芯片协议格式

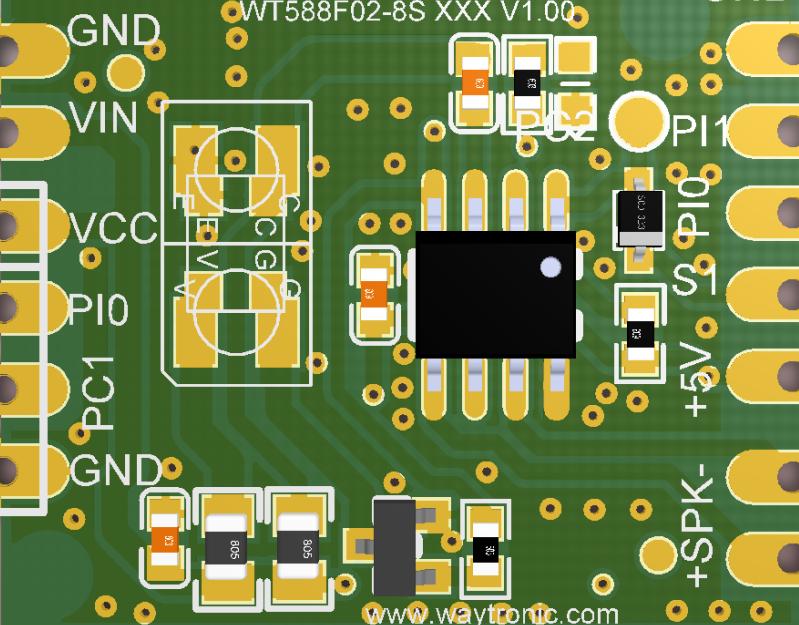

四、底板图(参考图):



WT588F02B语音芯片

底板图为参考图,以最后优化的实物为准

设计及调试注意事项:

1、模块使用时可跟据自已情况选择插头及焊线工艺均可。

2、配合客户主板时可以直接贴在主板焊盆连焊。

3、芯片便用设计时,滤波电容尽量靠过芯片。

4、产品要EMI验证时,可在两个MPW输出串@100M磁珠及加102电容。

5、预留有语音更换烧录输出焊盆。

6、R6可以调节红外线灵敏度及手感距离。

五、产品输出方案有:

1、标准小模块,推荐使用(因为我们把技术难点集中有里面,客户使用更简单)

2、芯片。

3、按客户定制方案。

功能编码C006_01此方案性价比高,有意向的客户需要更说细的资料,可以联系唯创知音在线客服人员索取
