电子药盒语音芯片ic解决方案WT588F02B-8S(C006_03),免屏实现精准较时设定

发布时间:2022-02-25 17:43 浏览次数:

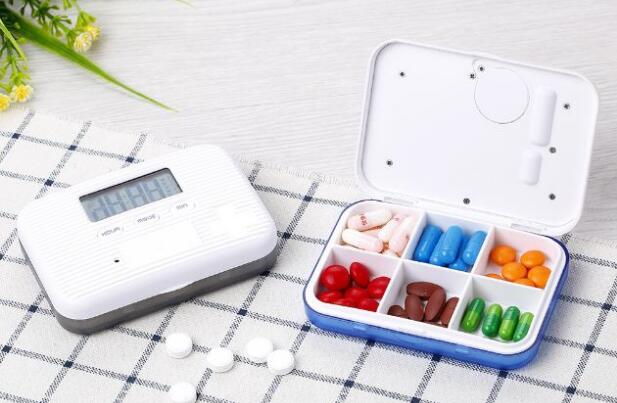

  电子药盒是一种具备定时语音提醒服药的贴心智能家居用品,每天的服药时间是预先设定好的,到了设定的时间提醒声音就会响起,服药者因此就可以准时服药。许多需要每天服药的人士,尤其是老年人群体,经常会因为一些原因忘记服药,或错过正确的服药时间。这种遗忘可能引发不好的后果,是应该极力避免的,而语音电子药盒就是要起到这个作用。



  WT588F02B-8S(C006_03)电子药盒产品设计方案中带有光波通讯功能,通过手机APP,对准产品,即可将APP中设置的数据直接下发给产品。大大简化了市场现有方案在时间校准、服药定时设置等复杂而繁琐的操作,只需通过手机APP设置好,通过光波通讯传输给产品,即可配置好相应的功能。普通的电子药盒,一般采用数码管显示或者是用LCD屏来显示。目的就是为了设置时间等操作,能够通过数码管/LCD屏显示设置过程,这样无形中又增加了一颗显示驱动芯片,让电路设计变得复杂且增加了元件成本。而WT588F02B-8S(C006_03)方案,不需要数码管,也无需LCD屏。只需通过APP即可设置。操作上大大简化客户操作,成本上减少LCD和LED数码管的成本,简化了设计电路,研发上更加简单和快捷。

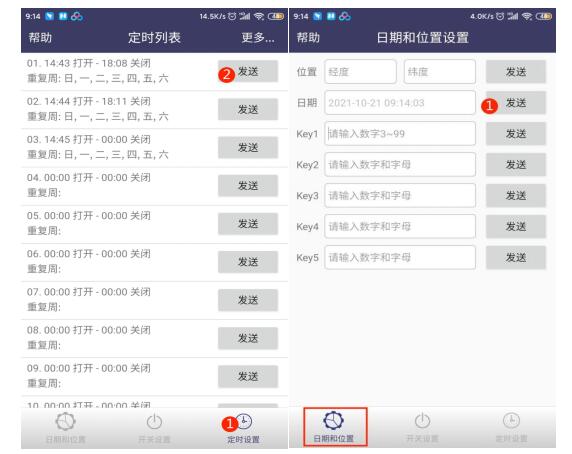

  APP界面图如下:(APP可以提供技术支持,帮助客户进行修改个性化界面)



  下面我们以应用实例:WT588F02B电子药盒设计方案直观的呈现:

  WT588F02B电子药盒方案设计实例

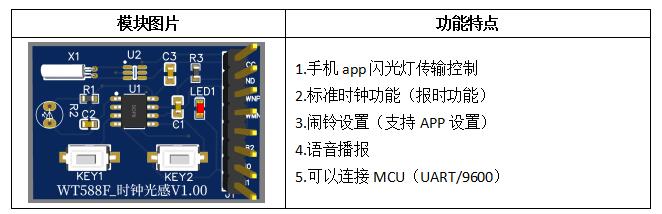

  1)电子药盒方案概述





  2)器件选型



部位

型号

特性概述

主控

WT588F02KD

16DSP32MHz183K RAM、可重复擦写、…

时钟部分

WT5T01

-5~+20ppm31.25ms


  a.设计原理图

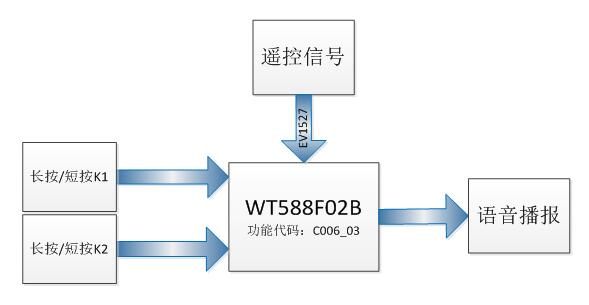

  3)应用框架图



  4)WT588F02B基本功能和特点

  1.16位DSP语音芯片、32Mhz内部振荡;

  2.工作电压2.0~5.5V;建议电压:2.2~4.0V(由于串口使用TTL电平通信)

  3.16bit的PWM输出,可直接驱动8R 0.5W喇叭;

  4.支持6K~32Khz的WAV文件;

  5.串口协议 UART、9600波特率

  6.客户可以通过配套下载测试板在线更换芯片内部语音内容;

  7.带语音提示功能;

  8.支持32768段地址,有更多需求可以扩展;

  9.芯片内部有256K byte 的存储空间、可以扩展部分空间给客户MCU做缓存空间使用。

  10.芯片主控程序和内置存储数据均可擦除再烧写。

  11.读取当前时钟信息: 年、月、日、时、分、秒、周

  12.设置当前时间信息: 年、月、日、时、分、秒

  13.设置报警信息:列表 20组报警

  14.放置用户数据(读写):256个字节 放在FLASH里面

  15.低电压检测功能,当电压低于3.3V时,不播放语音,并将低电压标志位置

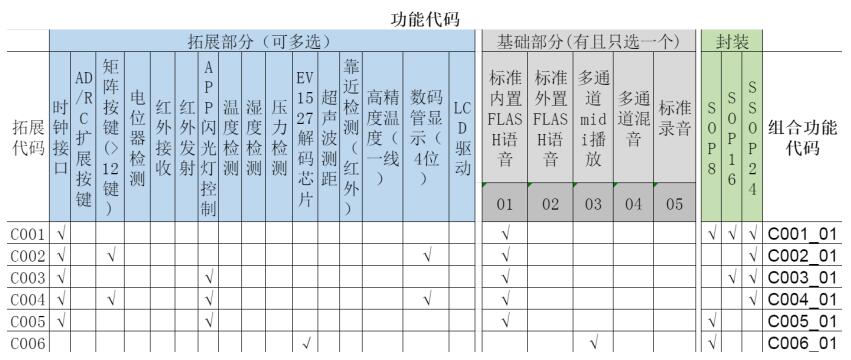

  如果对其他产品感兴趣的,可以根据这个功能代码,去选择感兴趣的芯片功能。

  唯创知音作为一家专注于语音技术研究的高新技术企业,始终坚持以“服务好工程师”为目标,以行业语音交互器件标准化为方向,致力于让复杂变简单,提供快捷的语音、智能物联网应用解决方案。WT588F02B应用设计方案,在智能闹钟、智能水杯、加湿器等消费电子行业领域内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域,未来,唯创知音将在更多行业推出标准化语音芯片,进一步提升工程师的设计体验,为消费类电子行业标准化赋能。
