WT588F02B-16S单芯片集合语音播报芯片+显示驱动ic功能解决方案

发布时间:2021-11-30 17:59 浏览次数:

WT588F02B-16S单语音芯片集合语音播报芯片+显示驱动ic功能解决方案

 随着电子科技水平的飞速发展和人们对智能产品需求的日益提高,产品的状态显示和语音提醒是产品智能化的重要体现,数码管/LED显示驱动IC、语音播报芯片等元器件成为智能产品不可或缺的元器件,如:智能闹钟、时速显示电子狗、智能血压计、倒车雷达、抽油烟机、智能电饭煲等。

常见的实现产品数码管/LED显示+语音播报方案,需要通过主控MCU控制语音芯片来播报语音,再通过主控MCU控制显示驱动芯片显示对应内容;如果需要记忆存储功能,还需要主控MCU控制存储芯片,这样电路设计相对复杂,元器件多,电路板体积大,成本高,对生产组装工艺的要求高,且对MCU的IO口要求也比较高,需要多个IO与三种类型芯片通信,同时有可能需要做三套通信协议,这对产品设计工程师来说较为复杂,产品开发周期和难度也对应的增加。

唯创知音WT588F02-16S单芯片方案,只需要主控MCU与WT588F02B-16S语音芯片通信即可实现数码管/LED显示、声音播报、记忆等功能。这在很大程度上缩短了产品设计开发周期,降低了软件工程师开发难度。同时也减少了对主控芯片的硬件参数和IO数量的要求,从而放宽了MCU的选型,这在一定程度上节约了成本。

WT588F02B-16S语音芯片的声音音质较好,同时它还是一颗DSP芯片可以做主控,内置Flash存储空间,可被擦除和重复写入bin文件。

下面我们以应用实例:语音播报+显示驱动解决方案直观的呈现:

 WT588F02B语音播报+显示解决方案设计实例

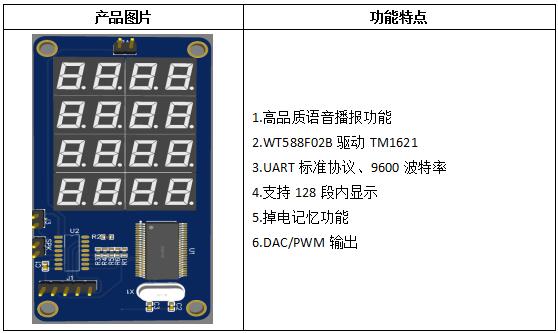

1、语音播报+显示解决方案概述

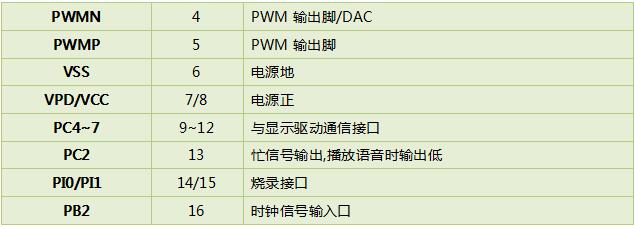

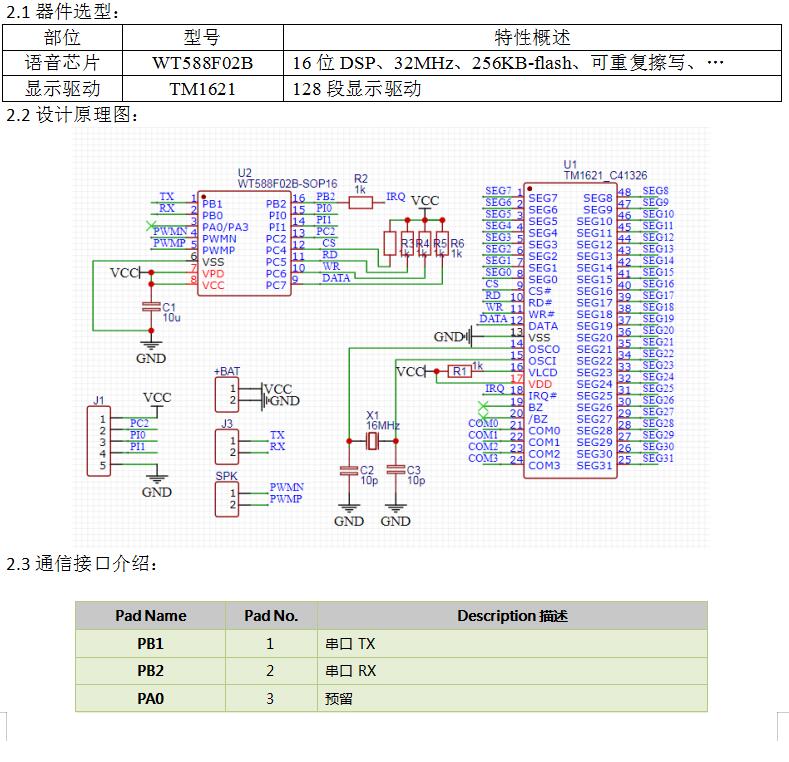

2、器件选型及原理图

2.1器件选型:



3、功能介绍

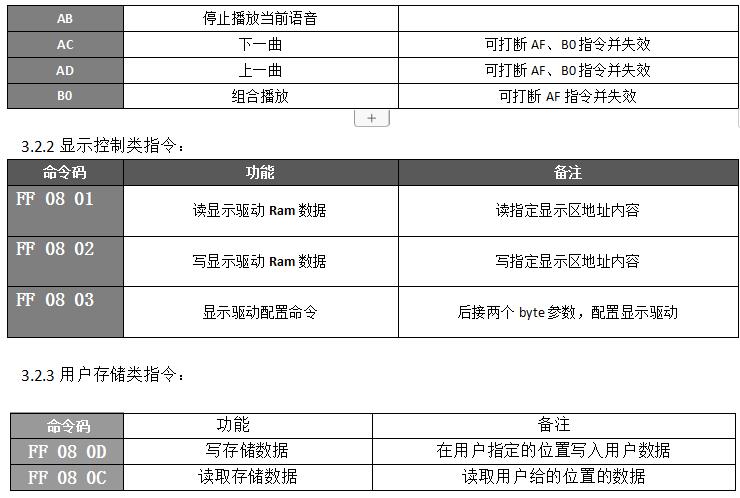

3.1协议命令格式

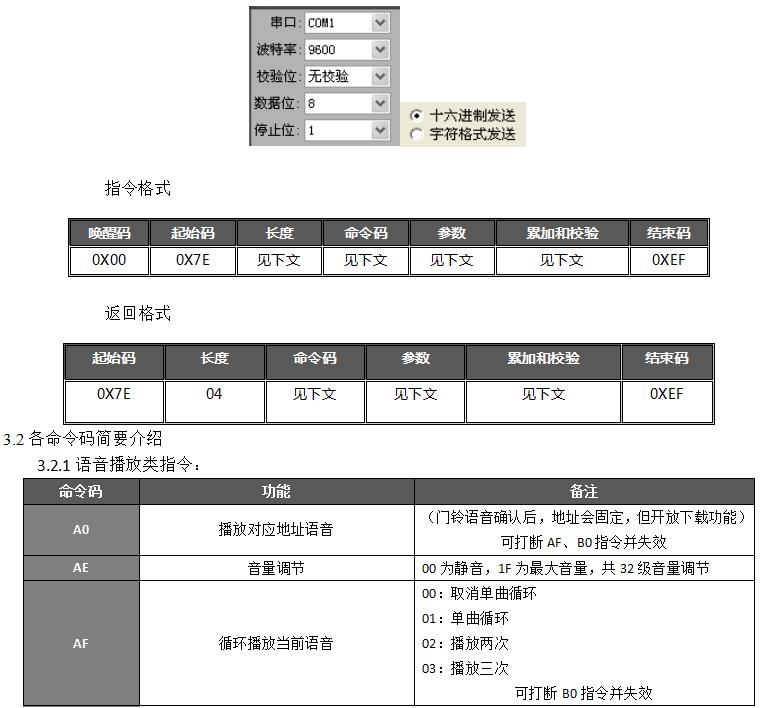

WT588F02B语音芯片内置标准UART异步串口接口,属于3.3V TTL电平接口。通讯数据格式是:起始位:1位;数据位:8位;奇偶位:无;停止位:1位。使用电脑串口调试助手,需要正确设置串口的参数,设置如图:

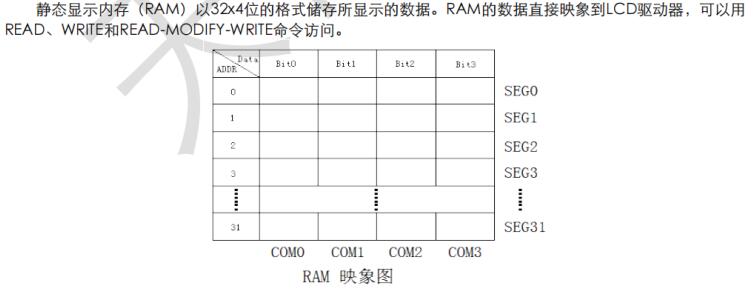

 3.3驱动RAM介绍

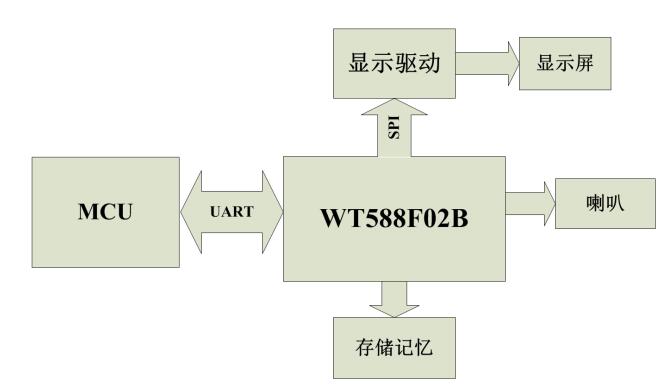

4、应用框架图


5、WT588F02B基本功能和特点

1)16位DSP语音芯片、32Mhz内部振荡;

2)工作电压2.0~5.5V;建议电压:2.2~4.0V(由于串口使用TTL电平通信)

3)16bit的PWM/DAC输出,可直接驱动8R 0.5W喇叭;

4)支持6K~32Khz的WAV文件,以及MIDI文件;

5)客户可以通过配套下载测试板在线更换芯片内部语音内容;

6)语音芯片内部有256K byte 的存储空间,可以做掉电记忆功能、数据存储等功能(可扩展给用户MCU做缓存空间);

7)芯片主控程序和内置存储数据均可擦除再烧写;

8)低电压检测功能;

9)UART通讯协议、9600波特率;

10)支持128段显示;

我们有以下几种推荐使用方法

标准方案:

用一颗MCU通过UART协议与WT588F02B通信,实现语音播报,显示,存储功能;

定制方案:

客户提供需求,用WT588F02B做主控,我们开发定制方案;

拓展方案:

配合我司的时钟方案,可实现智能闹钟功能,内置万年历,40组闹钟;

这颗IC目前有3种封装分别为:SOP8、SOP16、SSOP24,它还有很多拓展用途,如果您想了解它们,请联系我们。
