解析WT588F02B-8S在开车防瞌睡提醒器的应用解决方案

发布时间:2021-11-20 16:06 浏览次数:

一、 产品功能、背景及市场介绍

Ø 产品功能:

开车防睡提醒器是一种主要利用电子平衡原理的电子装备。用来防止人

们在正常生活、学习、开车中出现打瞌睡现象。一旦人们在做事过程中

犯困,头部向前倾斜,就会发出提示报警声。

Ø 产生背景:


我国近几年特大交通伤亡事故中,由于疲劳驾驶车造成的约占40%左右,

对安全行车构成了严重威胁,根据美国汽车交通安全基金会的一项调查表

明:疲劳驾驶在美国的交通事故死亡事件中占据21%的比例,可见疲劳

驾驶占交通事故的比例是非常之高。

Ø 市场环境:

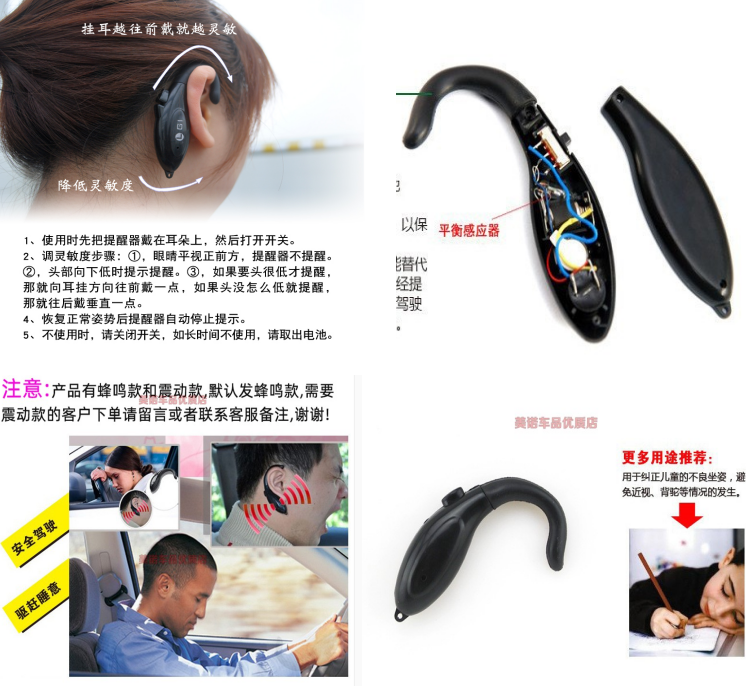

市面上开车防睡提醒器大多为警示报警音如下图所示,无法定制语音,

电路结构比较简陋粗糙,无法个性化定制(比如:加入光敏元件来定制

白天黑夜的报警频率),如下图市面上常见的一款产品。


从市面上产品的内部情况来看:

1、电路结构粗糙简单,基本没有PCB板,都是直接飞线,产品使用寿命

受较大影响;

2、仅仅是蜂鸣器报警,没有语音报警功能,用户体验差;

3、内部没有硬件感知白天黑夜,使用上不够灵活,无法个性化设置报警

的频率。

 二、 WT588F02B语音芯片基本功能、特点及应用框图

Ø WT588F02B的应用特点

1.16位DSP语音芯片、32Mhz内部振荡;

2.工作电压2.0~5.5V;建议电压:2.2~4.0V(由于串口使用TTL电平通信)

3.16bit的PWM输出,可直接驱动8R 0.5W喇叭;

4.支持6K~32Khz的WAV文件,以及MIDI文件;

5.客户可以通过配套下载测试板在线更换芯片内部语音内容;

6.芯片内部有256K byte 的存储空间,可以做掉电记忆功能、数据存储等

功能(可扩展给用户MCU做缓存空间)。

7.芯片主控程序和内置存储数据均可擦除再烧写。

8.低电压检测功能,可以设置当电压低于某一个值,做出相应提示

9.UART通讯协议、9600波特率

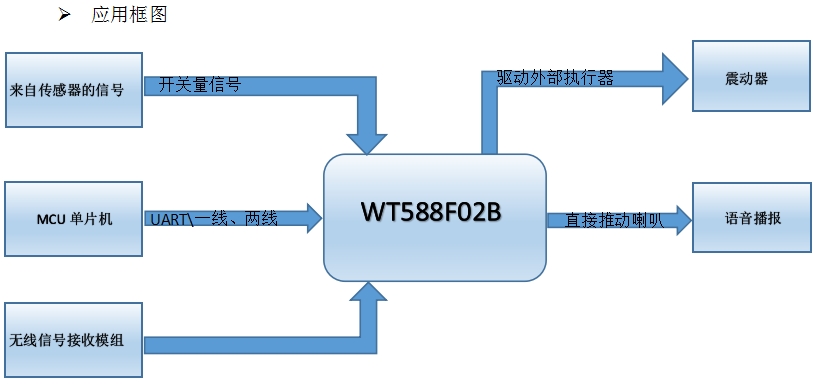

应用框图


传感器的信号:一些开关量的感应器例如:切斜度检测开关、震动检测开

关等。

MCU单片机:可以和WT588F02B进行一些通讯,实现方式灵活多样,常

用的UART、一线、两线等。

无线信号接收模组:应用在需要远距离和WT588F02B通讯的场合,常用

的有EV1527协议等。

三、 具体应用案例

下面我们以应用实例:WT588F02B开车防睡提醒器设计方案直观的呈现:

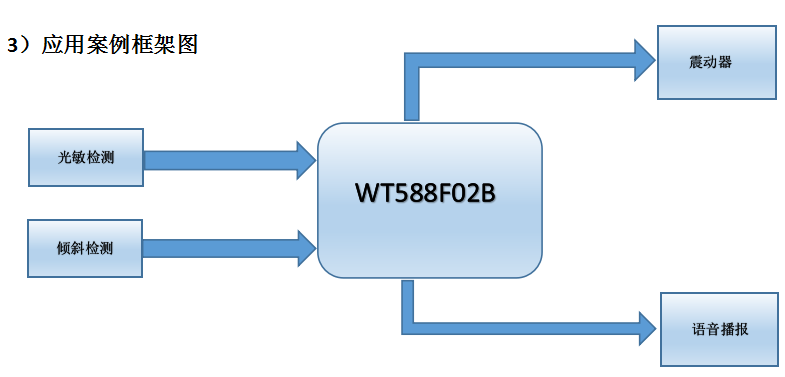

1)开车防睡提醒器方案概述

通过光电阻来区分白天黑夜(通过RP1可校准灵敏度)可个性化定制报警

频率、报警声音,通过倾斜检测开关来判断司机是否疲劳驾驶,从而播放

定制语音芯片或者震动。

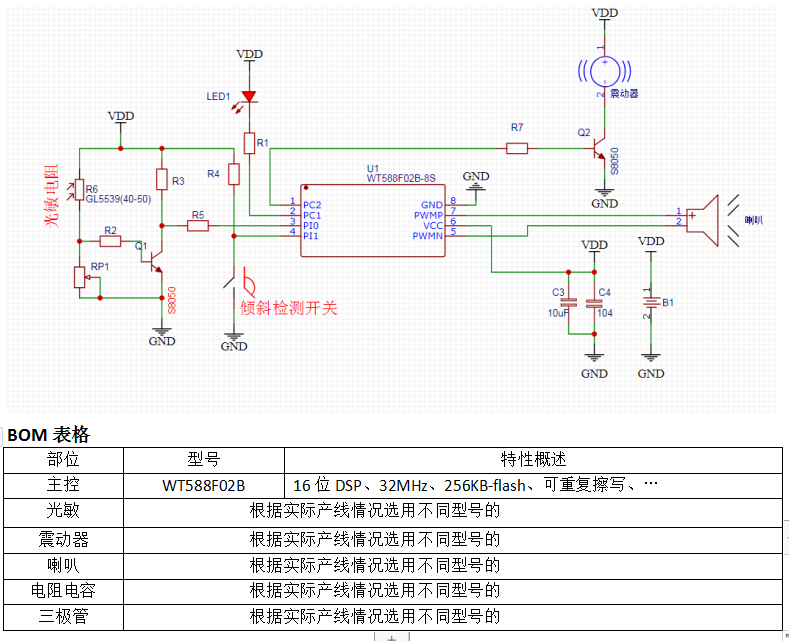

2)原理图


3)工作原理:


当光敏检测黑夜时,会给信号WT588F02B会增加报警的频率,以防止

夜间行车安全。当光敏检测白天时,会给信号WT588F02B语音芯片适当减小报

警的频率。在报警时,播放的是一段语音和振动器一起动作。
