语音芯片WT2003赋能加湿器睡眠仪?集语音播报+超声波雾化驱动+触摸功能于一体

发布时间:2021-11-16 18:22 浏览次数:

     秋冬季节,天气变得干燥异常,我们的身体会处于一个干燥缺水的

状态,多喝水可以缓解缺水状态,而如何提高空气湿度,在干燥的季节

显得尤为重要。今天小编所要讲述的,是如何设计一个简单的加湿器,

让你在秋冬季节“润”起来。


家用加湿器的工作原理

市场上常见的家用加湿器是利用超声波振荡原理来实现的,工作元件为

超声波换能器。将压电陶瓷片(俗称超声波雾化片)安装在一个盛水容

器的底部,并由一个驱动控制电路产生与雾化片谐振频率一致的驱动电

压加在雾化片上,雾化片便会产生振荡能量。振荡能量在水中沿着与雾

化片表面垂直的方向传播,在合适的水量情况下,能量传播轴上的水面

集中隆起一个水柱,再由水柱的前端集中的发生大量且微小的张力波,

使隆起水面的表面张力大幅度的减少,水面被表面张力波的波长分裂成

许多微小的区域,每一区域好像互不粘结一样,独立的成为一个个微粒

子,散发在空气中形成雾的效果,这就是超声波雾化原理。由于压电陶

瓷片的工作频率是在超声波频率范围内,所以我们将这种雾化叫做超声

波雾化,简称超声雾化。


语音芯片功能比振荡电路更稳定

超声波雾化器就是利用超声波雾化原理进行工作的组件,由于通常作为

加湿类整机产品的核心部件配套使用,故也称为超声雾化配件,简称雾

化配件。超声波频率一般需要一个固定频率如:2.4MHZ、2.7MHZ、

3MHZ 等,这需要一个振荡电路(电路复杂有较大频偏)或通过芯片直

接产生一个超声频率(电路简单稳定),在这里给大家推荐一款带语音

播放功能的超声波雾化芯片WT2003H B007。这是一款低成本、电路简

单,高集成度的内置400秒语音可直推8欧0.5喇叭播放,可调超声波频率

(1.7M-3MHZ)输出超声波驱动,触摸按键,10位AD检测,串口控制

各种输出模式的多合一语音芯片

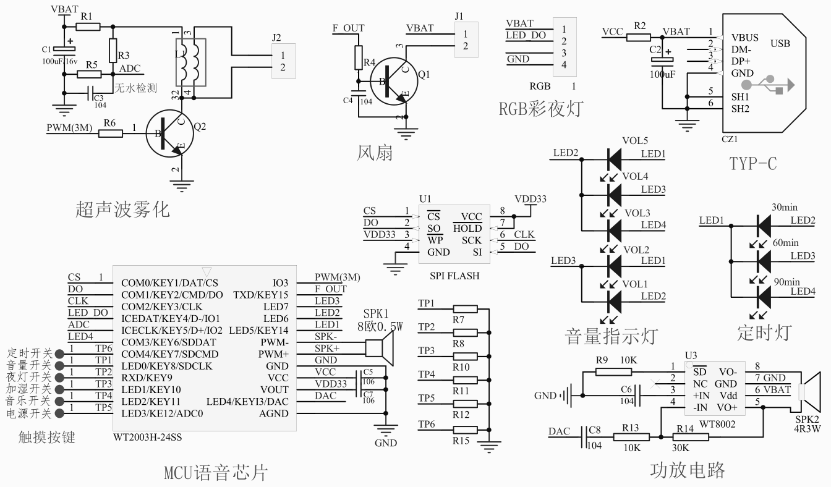

 单芯片方案电路设计如下图:



方案采用单芯片电路简单、成本低,高度集成多个器件,减少物料数量及成

本的同时,让雾化器的产品设计更简单、更快捷:

1、6个触摸按键控制

2、支持外部白噪音及音乐存储语音最高支持高品质32K采样60分钟语音内容。

3、音量小于90DB可以采用内置芯片功放,大于90DB可以采用外部功放驱动。

4、5级音量指示、3个定时时间30、60、90分钟指示。

5、RGB彩色夜灯模式多样化。

6、简单雾化片驱动雾化功能,风扇吹出雾化效果。

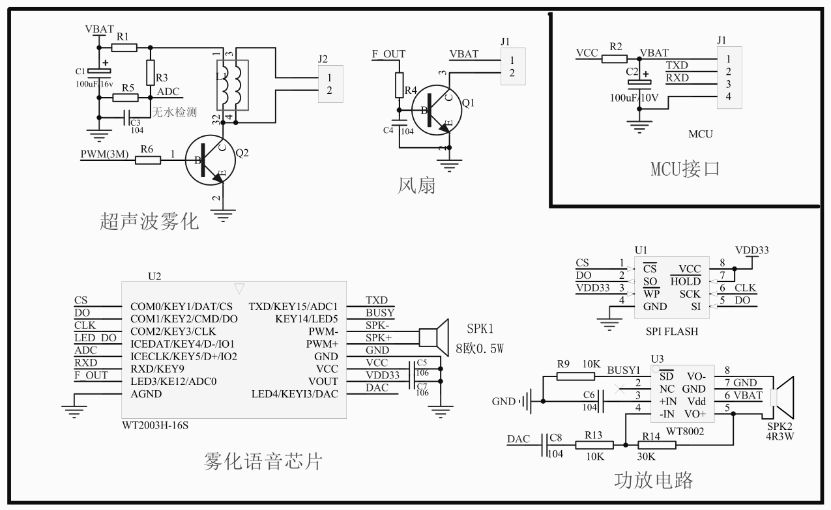

 MCU控制方案电路设计如下图:



方案采用MCU+WT2003H B007芯片,电路简单,客户可根据自己需求自由开

发个性化功能:

1、外接MCU只要TXD、RXD 串口2个脚自由控制芯片内部播放音乐,超声波雾

化。

2、WT2003H B007芯片内置水位自动检测功能。

3、支持外部FLASH 存储白噪音及音乐,存储语音最高支持高品质32K采样60分

钟语音内容。

4、音量小于90dB可以采用内置芯片功放,大于90dB可以采用外部功放驱动。

5、内置电源电压检测功能,可通过串口查询或设置阈值输出信号。

6、简单雾化片驱动雾化功能,风扇吹出雾化效果。

详细串口协议可参考WT2003H-16S芯片资料。

深圳唯创知音电子有限公司成立于1999年,是一家专注于语音技术研究、智能语

音传感、智能物联网应用方案设计的国家高新技术企业,始终坚持以“服务好工

程师”为目标,以行业语音交互器件标准化为方向,致力于让复杂变简单,提供

快捷的语音、智能语音传感扩展、智能物联网应用解决方案。WT2003H语音芯片

系列应用设计方案,在智能闹钟、智能水杯、超声波雾化器等消费电子行业领域

内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域,未来,唯

创知音将在更多行业推出标准化语音芯片,进一步提升工程师的设计体验,为消

费类电子行业标准化赋能。
