单芯片如何解决语音播报+数码管显示,实现缩短产品开发周期和降低综合BOM成本?

发布时间:2023-04-10 18:22 浏览次数:

  导读:随着消费需求的多样化,通过语音芯片实现声音播报的产品越来越多,如智能水杯,电磁炉、微波炉等小家电,电动车仪表盘,血压计、血糖仪等家用医疗产品等等。而且这些产品基本显示屏,所以就需要一颗专用的ic来驱动LED/数码管显示,如果想加上语音播报功能来提升产品竞争力,则需要重新开发。这时就要分别去选型语音芯片和LED/数码管驱动ic,增加了电路的复杂性,还需通过反复的选型制样及测试,这样不但造成产品的开发周期变长,同时增加了产品BOM材料和成本




  与传统的方案选型过程相比,唯创知音自主开发的WT2003H4B001/WT588F02KD-24SS芯片(查看产品详情),凭借一颗芯片就能实现声音播报和LED/数码管驱动功能,可极大的缩短产品开发过程中的方案选型阶段;而且,一颗芯片的综合成本及性能更优于传统两颗甚至多颗芯片的方案,同时也可节约一定的成本。唯创知音对有项目导入需求的工程师提供免费样品,可直接联系在线客服人员或在展会现场详细了解及获取免费样品



  WT2003H4 B001是一款带LED(发光二极管)驱动控制的专用电路,支持各种显示驱动模式,用户使用简洁灵活,调试上手快,内置键盘扫描接口,可通过UART串口控制、内置100秒~800秒语音容量的工业级键盘显示驱动语音芯片。采用UART串口通讯,使用简单,抗干扰能力强,在工业测控中已有广泛应用。

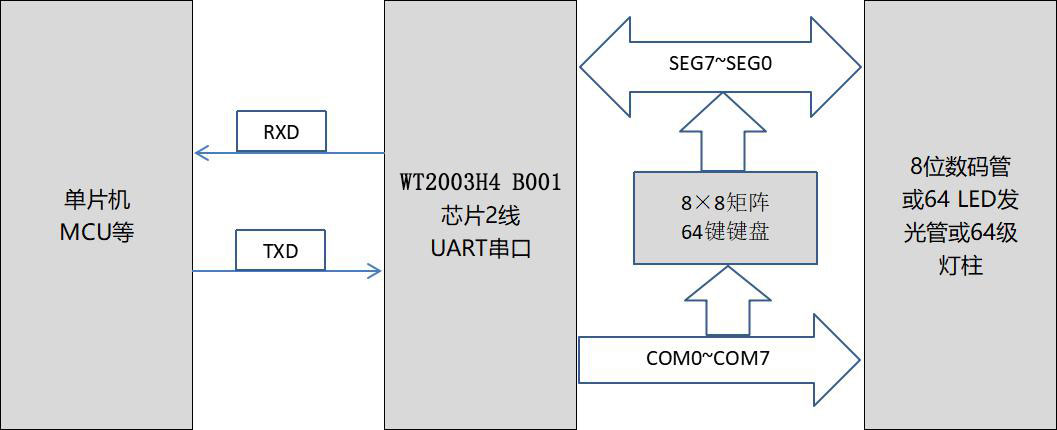

图-1:通讯框图


  WT2003H B001数码管/LED驱动专用语音芯片,相比传统多颗芯片方案,主要优势有:



  1、简化了产品电路设计,可通过专用PC端工具配置各种显示模式及更换语音,缩短产品确认及开发周期;(传统数码管需要一颗单独的专用驱动IC,没有上位机软件的支撑,显得要复杂且需要专门的定制,有一定的周期,而WT2003H4 B001则采用点阵方式,可以直接把电路画到PCB板上且有上位机软件支持使得开发更便捷,同时点阵方式比数码管方式成本更低。)

  2、提供了快捷的产品应用方案;

  3、带来直接的产品综合BOM成本下降,且提供了高可靠性和稳定性;

  4、减少了PCB板的占用空间。


数码管驱动芯片上位机软件界面

  图-2:上位机软件界面

数码管驱动芯片上位机软件界面

  图-3:上位机软件界面



  WT2003H B001/B002数码管驱动芯片特征:



  1)采用功率CMOS工艺;

  2)QSOP24标准通用共阳或共阴数码管输出显示模式(8段*5位),在语音内容小于350秒内容情况下可以做到8*8个LED驱动显示;

  3)QSOP24定制数码管类型或LED灯珠可支持扫描显示方式(13个IO口驱动13*12)156个LED或数码管段点;

  4)QFN32标准统一共阳或共阴数码管输出显示模式(8段*12位),在语音小于800秒内容情况下可以做到8*12个LED驱动显示;

  5)QFN32定制数码管类型或LED灯珠可支持扫描显示方式(20个IO口驱动20*19)380个LED或数码管段点;

  6)键扫描32个(4*8bit),增强型抗干扰按键识别电路;

  7)串行接口(UART:TXD、RXD)波特率可修改;

  8)可内置2M/4M/8M_Flash存放8K采样100秒~850秒语音内容(可根据需求选择)语音内容大于内置容量是可以外接128M容量Flash;

  9)支持外接8Ω/0.5W数字PWM输出;

  10)支持16位DAC音频输出;

  11)支持用户扩展10位ADC检测功能,串口直接读取。支持设定阈值输出;

  12)语音播放支持8K~44.1K采样,比特率8~320Kbps的MP3音频文件;

  13)工作温度:-40℃~+85℃;

  14)具有位闪烁、位消隐、段点亮、段熄火、显示移位等功能;

  15)超低休眠功耗;2uA,工作功耗:6mA(无外设);

  16)封装形式:QSOP24/QFN32

  17)可开发度高:丰富的IO口资源,可拓展温度检测,压力检测,超声测距,电压电量检测等标准功能,以及AD开放接口,方便工程师自己开发产品。



  WT2003H B001芯片为工业级别应用芯片,支持USB 、TF卡等功能,可扩展开发产品的功能更强大,想了解更多产品信息,可咨询我司在线工程师!注:芯片语音播报/录音等功能可参考唯创知音WT2003HXX资料的特性及相关应用场景介绍。



数码管显示驱动芯片demo板

  图-4:DEMO演示板实物图
