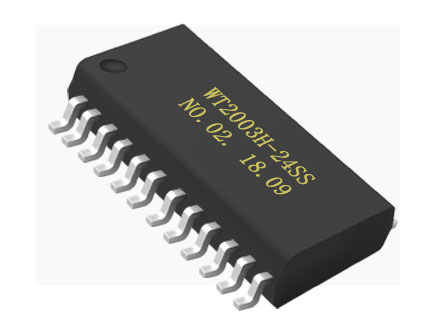

WT2003H4 B002数码管显示驱动语音芯片

WT2003H4 B002是一款支持语音播报+数码管显示的高品质语音拓展芯片，采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点，可内置100秒\350秒语音容量。控制方式灵活：支持标准的异步串口通讯（UART）。支持驱动各种数码管显示,可驱动13*12个LED灯（数码管显示功能可说明书参考）。带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放等功能。 32 级音量可调。在工业测控和家电领域中已被大量应用；例如：测温仪、咖啡机、电磁炉、微波炉及小家电产品的显示屏驱动语音提示导引。

特点：

● 动态显示扫描控制，直接驱动各种数码管，支持13*12个LED灯；

● 内置一位AD数据读取，用于按键读取方式；

● 支持FAT，FAT32文件系统；

● 控制方式：标准UART通信接口,支持DMA和流控制，默认波特率9600；

● 上电默认不播放；

● 支持语音高品质音频格式，（8kbps~320kbps）声音优美；

● 音量可调，音量等级32级；

● 内置0.5W D类功放；

● 两个16位异步分频器定时器；

● 数字音频流,IIS支持主机和从机模式；

● 大功率IO驱动能力，最高可直接驱动64mA。

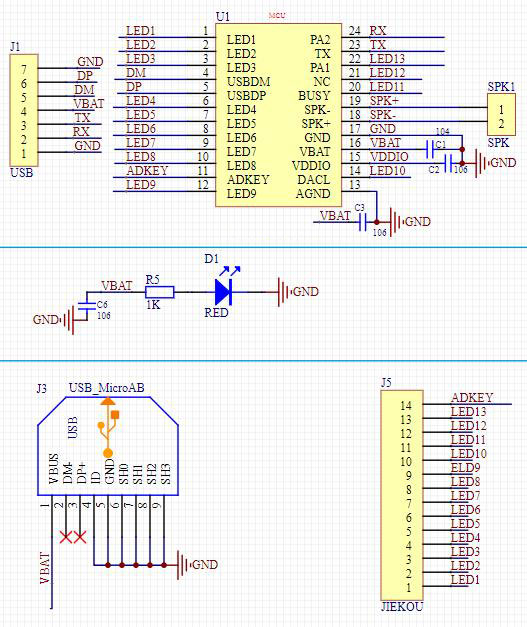

封装电路设计参考图：

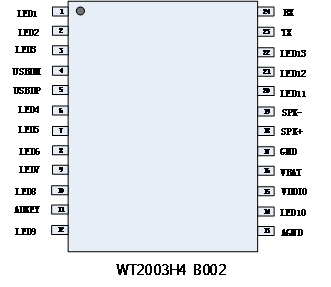

TSSOP24封装管脚描述：

上位机操作界面：

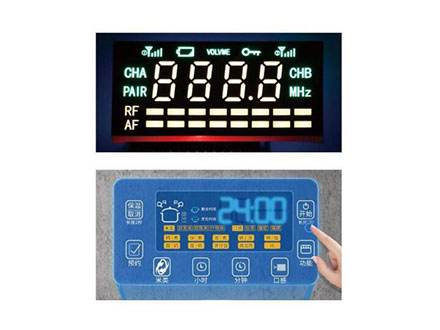

产品应用：

LCD显示驱动芯片可以应用于仪器仪表的LCD面板显示、汽车音响的LCD面板显示、家用电器控制面板显示以及工业用仪器仪表等。产品的低功耗、便于应用、复合功能多等特点方便用户选用。
