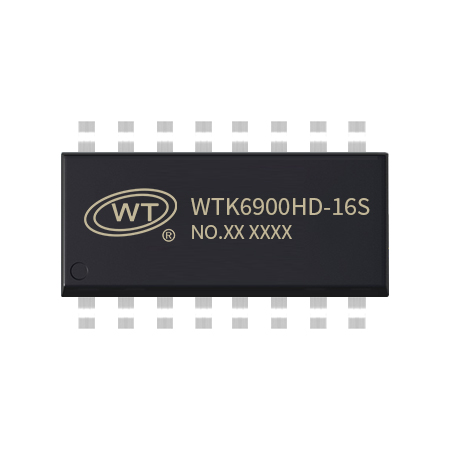

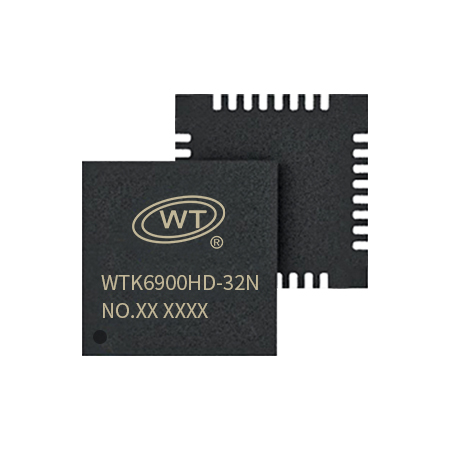

WTK6900HD婴儿哭声识别芯片

　　婴儿哭声识别芯片主要面向的是多模态智能婴儿产品需求开发的，核心功能是协助产品进行联动控制，在检测到哭声后触发柔光灯(PWM 调光)、白噪音播放器(支持 MP3/WAV 格式)、空气净化器(UART 接口通信)以及蓝牙短信连接推送等功能，可以广泛应用于智能摇篮(检测到哭声自动摇晃)、智能安抚奶嘴(哭声触发奶嘴震动同时播放妈妈提前录制好的声音或播放歌曲)、婴儿安全座椅(检测到哭声自动开启座椅通风或播放安抚歌曲)等。

　　WTK6900HD 是一款可作为婴儿哭声识别优化的高性能录音芯片。它内置强大的 32 位处理器(主频最高达 120MHz)，具备低成本、低功耗、高可靠性及强通用性等优势。作为婴儿哭声检测的理想触发器，其15脚BUSY引脚设计极大地简化了外围电路：未识别哭声时： 输出低电平。识别到哭声时： 输出一个干净、标准的 300ms 高电平脉冲信号。开发者无需处理复杂的音频信号分析和哭声识别算法，即可直接利用该信号。芯片提供灵活的控制方式，支持一线串口、两线串口通讯以及按键控制，并具备8级音量调节功能。此外，WTK6900HD 支持外挂 SPI-Flash 作为存储器，最大可扩展至 128Mbit 容量

产品特点

　　Ø 最大可以支持 外挂128Mbit Flash ;

　　Ø 控制方式：一线串口，二线串口(可以定制UART或按键控制);

　　Ø 上电默认不播放;具备BUSY状态指示、BUSY录音或者播放时为高电平、BUSY停止录音或者不播放时为低电平;

　　Ø 支持高品质录音，录音采样支持8K\12K\16K\20K\24K;

　　Ø 支持语音高品质音频格式解码播放，音频采样率8-44.1K，码率8kbps~320kbps，声音优美;

　　Ø 工作电压：2.4-5.2V;

　　Ø 内置0.5W D类功放，音量可调，音量等级8级;

　　Ø 上电5S后默认进入深度休眠模式，发码前需先唤醒，否则第一次发码指令无效，只充当唤醒指令，在5S内发送第二次指令有效，可参考本司提供发码例程;

　　Ø 单颗语音IC进入深度休眠后，功耗在5uA以内，目前录音电路用到芯片内部LDO 3.3V供电，功耗一般在30uA-450uA左右，如需控制在5uA以内，需用其他IO口供电，定制工程(与本司业务员沟通);

　　Ø 芯片出厂前默认设置为PWM(SPK)输出，外接功放输出需连接DAC管脚，发送音频切换指令F4 00，详情可预览功能介绍部分;

　　Ø 两个16位异步分频器定时器;

　　Ø 数字音频流,IIS支持主机和从机模式;

　　Ø 一个IIC控制器，一个红外遥控解码器;

　　Ø 16 bit高精度ADC，16 bit高精度DAC;

　　Ø 大功率IO驱动能力，最高可直接驱动64mA;

　　Ø 芯片上电初始化时间为200-300ms，一般100ms芯片即可完成上电初始化，剩余200ms时间，因本司增加语音更换功能，上电初始化完成后握手判断是否有更新语音需求，因此建议芯片上电200-300ms后再去发码控制。

　　Ø 单芯片使用(使用内置容量)时内置语音需出厂前写入。

　　Ø 支持UART更新程序以及语音，建议画板时预留UART串口，升级请参考串口升级文档。
