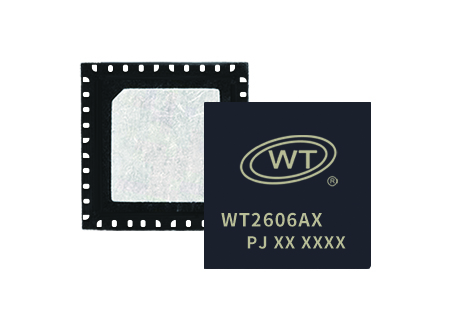

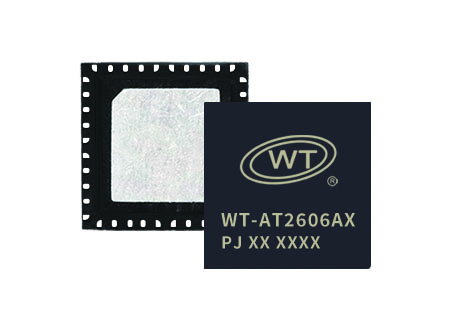

WT2606Ax-40N

产品特征：

（1）支持FAT32格式U盘升级程序
（2）支持MP3和WAV格式，支持采样率8K-44.1K
（3）24 bit高精度Audio ADC;24 bit高精度DAC
（4）带有文件索引播放、插播、单曲循环、所有曲目循环、随机播放等功能
（5）0~31级音量可调、最大可以支持外挂128Mbit的Flash
（6）工作电压：2.8V~4.2V;
（7）上电默认不播放;具备BUSY状态指示
（8）支持SD卡/U盘离线升级程序建议画板时预留出USB接口;
资料下载

1. 产品特点

Ø MP3控制：标准UART通信接口，默认波特率9600，支持通过串口命令设置波特率;支持SPI-Flash、TF卡、U盘做为存储器。带有文件索引播放、插播、单曲循环、所有曲目循环、随机播放等功能。0~31级音量可调、最大可以支持外挂128Mbit的Flash，32G的TF卡和32G的U盘等(TF和U盘支持格式FAT或FAT32)，支持FAT32格式U盘升级程序;

Ø 上电默认不播放;具备BUSY状态指示、BUSY平时为低电平，播放时为高电平;

Ø 支持语音高品质音频格式，支持MP3和WAV格式，(支持采样率8K-44.1K，码率8kbps~320kbps)声音优美;

Ø 工作电压：2.8V~4.2V;

Ø 两个16位异步分频器定时器;

Ø 24 bit高精度Audio ADC;24 bit高精度DAC;

Ø IO驱动能力，可驱动8mA;

Ø 支持SD卡/U盘离线升级程序,建议画板时预留出USB接口;

Ø 通过USB接口连接电脑，电脑上显示Flash或TF卡盘符，直接从电脑拷贝音频到盘符，拷贝完成后，需拔掉USB线，再进行串口控制播放，否则串口发码无响应;

Ø 重点注意：语音芯片如果需要挂flash。建议使用“唯创”出的flash，其他厂商的flash，不能保证可以正常工作。(建议将150mil和208mil尺寸兼容扩展画上，更方便备货)。

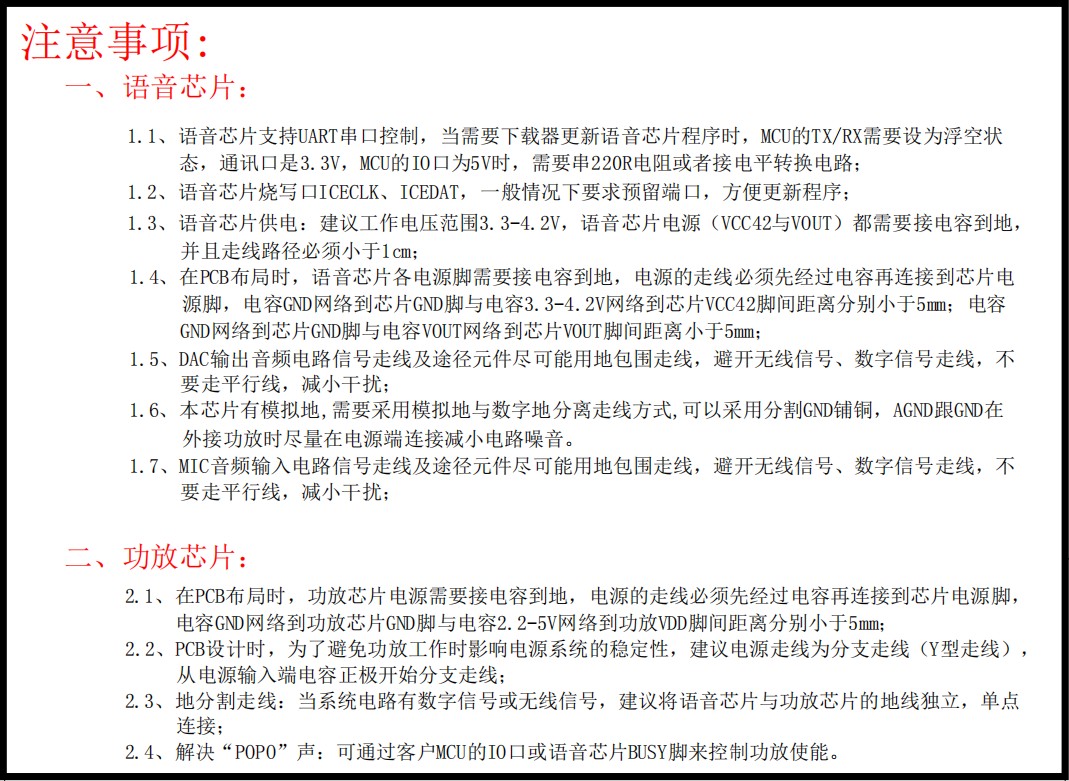

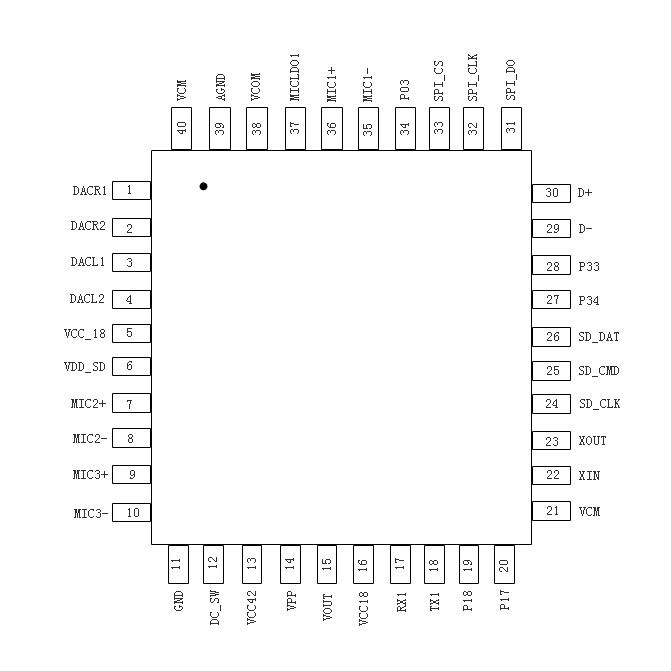

2.封装管脚图


PIN-NO.

名称

功能说明

0

E-GND

底部焊盘地（必须接地）

1

DACR1

DAC右声道音频输出1

2

DACR2

DAC右声道音频输出2

3

DACL1

DAC左声道音频输出1

4

DACL2

DAC左声道音频输出2

5

VCC18

音频电源输入

6

VDD_SD

SD卡供电脚

7

MIC2+

麦克风通道2输入+

8

MIC2-

麦克风通道2输入-

9

MIC3+

麦克风通道3输入+

10

MIC3-

麦克风通道3输入-

11

GND

GND

12

DC_SW

内部降压、外部接电感

13

VCC42

芯片电源供电2.8V~4.2

14

VPP

暂未使用

15

VOUT

内部电源（LDO）输出（必须接106电容到地）

16

VCC18

音频电源输入

17

RX1

RX1,语音芯片数据接收

18

TX1

TX1,语音芯片数据发送

19

BUSY

BUSY输出脚

20

ADKEY

AD按键脚

21

VCM

接105电容到地

22

XIN

晶振OSCI

23

XOUT

晶振OSCO

24

SD_CLK

SD卡时钟

25

SD_CMD

SD卡片选

26

SD_DAT

SD卡数据

27

SPI_CS

SPI Flash片选

28

P33

IO

29

D-

烧录口/USB D-

30

D+

烧录口/USB D+

31

SPI_DO

SPI Flash数据输出

32

SPI_DLK

SPI Flash时钟

33

MIC4-

麦克风通道4输入-

34

MIC4+

麦克风通道4输入+

35

MIC1-

麦克风通道1输入-

36

MIC1+

麦克风通道1输入+

37

MICLDO1

麦克风电源

38

VCOM

接105电容到地

39

AGND

模拟地（与GND直连或经过0R再与GND相连）

40

Vreg

接105电容到地

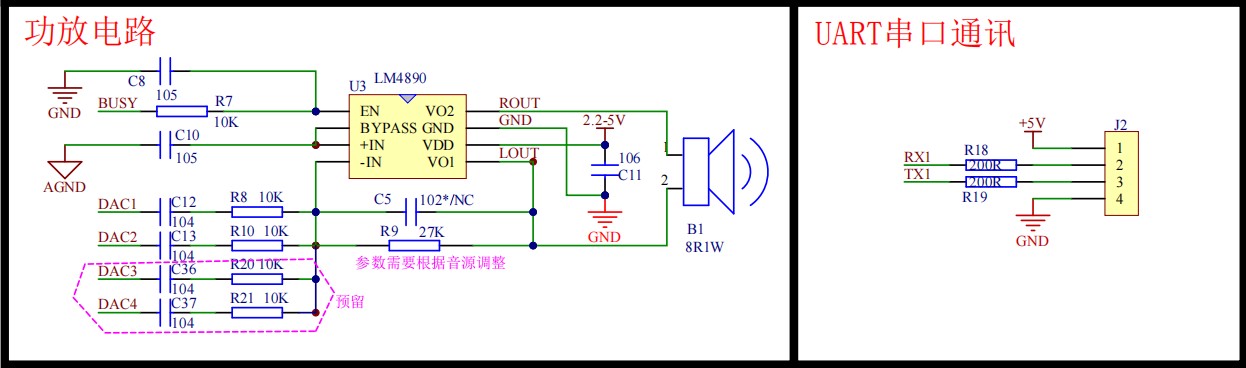

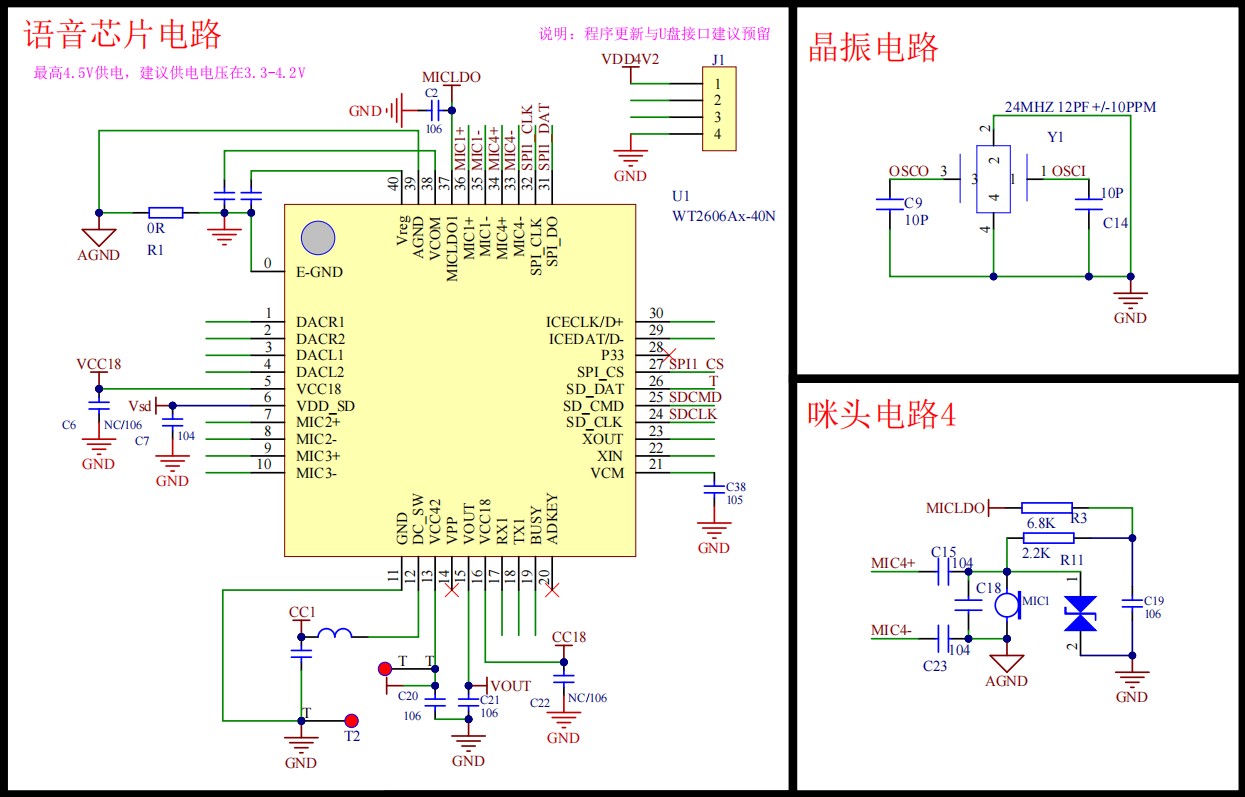

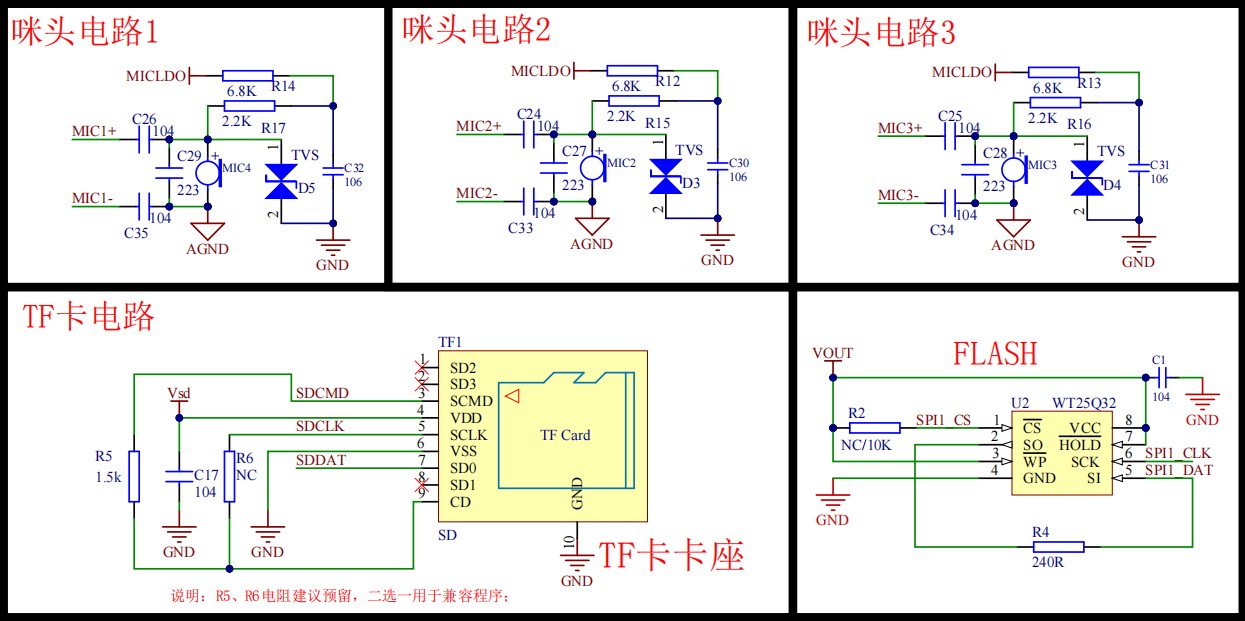

3.电路设计参考







4.电器参数

4.1.绝对最大额定参数

Symbol

Parameter

Min

Max

Unit

Topt

Operating temperature

-40

+85

°C

Tstg

Storage temperature

-65

+150

°C

VCC42

Supply Voltage

-03

4.5

V

VPWR

Charger Voltage

-03

6

V

VIOVOUT

Voltage applied at IOVOUT

-03

3.6

V

VGPIO

Voltage applied to GPIO

-03

IOVOUT+0.3

V

Note : The chip can be damaged by any stress in excess of the absolute maximum ratings listed below





4.2.PMU特性



Symbol

Parameter

Min

Typ

Max

Unit

Test Conditions

VCC42

Voltage Input

2.8

3.7

4.2

V


VPWR

Charger supply

Voltage

4.5

5.0

5.5

V


Operating mode

IOVOUT

Voltage output

_

3.0


V

VCC42 = 4.2V, 10mA loading

Loading current

_


200

mA

IOVOUT=3.2V@VCC42 = 3.5V





DCVOUT

Voltage output

_

1.25


V

IOVOUT=3.0V, 10mA loading



Loading current

_

_

100

mA

DCVOUT=1.25V@IOVOUT=3.0v

on LDO mode

_

_

180

mA

DCVOUT=1.25V@VCC42=3.0v

on DCDC mode

EVOUT

Voltage output

_

1.1

-

V

DCVOUT=1.25V, 1mA loading

Loading current

_

_

5

mA

EVOUT=1.1V@DCVOUT=1.25v

Low Power mode

IOVOUT

Loading current

_

_

10

mA

IOVOUT=3V@VCC42 = 4.2V















4.4.IO输入/输出电气逻辑特性







GPIO input characteristics



Symbol

Parameter

Min

Typ

Max

Unit

Test Conditions

VIL

Low-Level Input

Voltage

-0.3

_

0.3* IOVOUT

V

IOVOUT = 3.0V

VIH



High-Level Input

Voltage

0.7* IOVOUT

_

IOVOUT+0.3

V

IOVOUT = 3.0V

High Voltage Resistant IO input characteristics



Symbol

Parameter

Min

Typ

Max

Unit

Test Conditions

VIL

Low-Level Input

Voltage

-0.3

_

0.3* IOVOUT

V

IOVOUT = 3.0V

VIH

High-Level Input

Voltage

0.7* IOVOUT

_

+5V

V

IOVOUT = 3.0V

GPIO & High Voltage Resistant IO output characteristics

Symbol

Parameter

Min

Typ

Max

Unit

Test Conditions

VOL

Low-Level Output

Voltage

_

_

0.1* IOVOUT

V

IOVOUT = 3.0V

VOH

High-Level Output

Voltage

0.9* IOVOUT

_

_

V

IOVOUT = 3.0V





4.5.内部电阻特性





Port

Drive(mA)

Internal

Pull-Up

Resistor

Internal

Pull-Down

Resistor

Comment

P00~P06

P33~P37

P102~P105

P69





8



10K



10K

1、P17 default pull up

2、USBDM & USBDP default pull

Down

3、internal pull-up / pull-down

resistance | accuracy ±20%

P17、P18、P20、P21





8

10K

10K

USBDP+

1.5K

15K

USBDM-

180K

15K









4.6.模拟DAC特性





Parameter

Min

Typ

Max

Unit

Audio

Format

Test Conditions

Frequency Response

20


20k

Hz

_

Differential Mode

1KHz/0dB

32 ohm loading

With A-Weighted

Filter

Output Swing

_

1

_

Vrms

_

THD+N

_

-77

_

dB

PCM

_

-70

_

dB

SBC

S/N

_

105

_

dB

PCM

_

105

_

dB

SBC

Crosstalk

_

-110

_

dB


1KHZ/0dB

10k ohm loading

Dynamic Range

_

104

_

dB

PCM

Differential Mode

1KHz/-60dB

32 ohm loading

With A-Weighted

Filter

_

104

_

dB

SBC

Noise Floor

_

5.6

_

uVrms

_

A-Weighted Filter

DAC Output Power

_

32

_

mW

_

Differential Mode

32ohm loading









4.7.ADC特性







Parameter

Min

Typ

Max

Unit

Test Conditions

Dynamic Range

_

94


dB

Fsample=44.1kHz,Gain=0dB

Fin=1KHz 590mVrms

SNR

_

95

_

dB

Fsample=44.1kHz,Gain=0dB

Fin=1KHz 590mVrms

THD+N

_

-75

_

dB

SNR

_

-76

_

dB

Fsample=44.1kHz,Gain=18dB

Fin=1KHz 75mVrms

THD+N

_

-73

_

dB



5.封装信息


QFN40_5.0x5.0 封装尺寸.jpg
